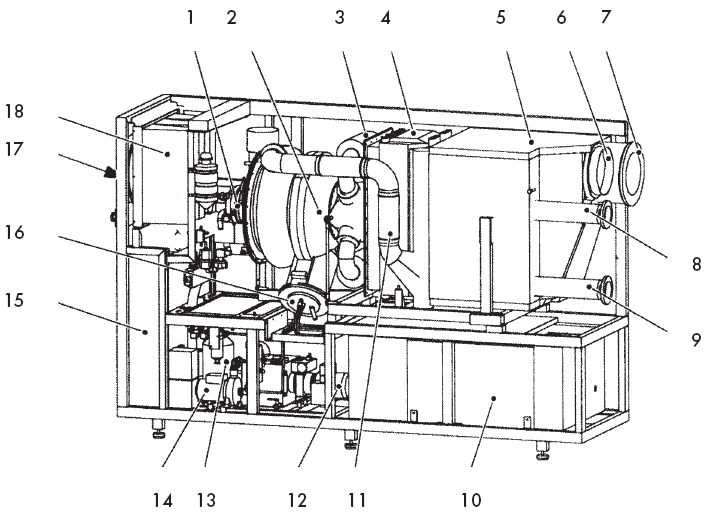

Рисунок 5.

Пример стандартного модуля в сборке. Регенератор тепла зачастую выполняется отдельно и монтируется в зависимости от условий и особенностей конкретного объекта

1 — генератор переменного тока;

2 — газовая турбина;

3 — подводка от регенератора;

4 — теплообменник-регенератор;

5 — теплообменник отработанных газов;

6 — выход вентиляционного воздуха;

7 — выход отработанных газов;

8 — поступающая вода;

9 — выход горячей воды;

10 — силовая электроника;

11 — подводка на регенератор;

12 — масляный насос;

13 — воздушный вентилятор;

14 — водяной охлаждающий насос;

15 — система управления;

16 — камера сгорания;

17 — входящий воздух;

18 — воздушный фильтр
