Как автоматизировать тепловой пункт и снизить затраты на отопление?

Описание:

Уход от устаревших и неэффективных элеваторных систем теплоснабжения, не отвечающих возросшим требованиям надежности и экономичности, и переход к закрытым системам отопления и ГВС ведёт к внедрению узлов регулирования на базе автоматики. Это обеспечивает сбор и хранение данных о состоянии системы теплоснабжения, диспетчеризацию, управление работой теплового пункта в автоматическом режиме, плавность работы и независимость от поведения источника теплоснабжения (падения графика и т.п.).

Как автоматизировать тепловой пункт и снизить затраты на отопление?

Уход от устаревших и неэффективных элеваторных систем теплоснабжения, не отвечающих возросшим требованиям надежности и экономичности, и переход к закрытым системам отопления и ГВС ведёт к внедрению узлов регулирования на базе автоматики. Это обеспечивает сбор и хранение данных о состоянии системы теплоснабжения, диспетчеризацию, управление работой теплового пункта в автоматическом режиме, плавность работы и независимость от поведения источника теплоснабжения (падения графика и т.п.).

Как автоматизировать тепловой пункт и снизить затраты на отопление?

Задачи автоматизации тепловых пунктов

Автоматизация ИТП позволит осуществить:

  • Автоматическое поддержание заданной температуры контура ГВС и контура отопления по температурному графику.
  • Автоматическое поддержание температуры обратной воды.
  • Управление циркуляционными насосами (основной, резервный) с защитой от сухого хода в обоих контурах.
  • Управление насосом подпитки для поддержания давления в системе отопления.

Большинство ИТП являются однозонными и имеют в своем составе два контура (отопление и ГВС). Пример такой схемы приведен ниже.

Типовая схема ИТП

Рисунок 1.

Типовая схема ИТП

Решение для автоматизации и диспетчеризации ИТП

Компания ОВЕН представляет универсальное решение для автоматизации и диспетчеризации тепловых пунктов (ИТП/БТП). Данное решение подходит для 80% технологических схем индивидуальных тепловых пунктов и не требует замены дорогостоящего оборудования (теплообменников, клапанов и насосов).

Таблица
Пример спецификации решения для автоматизации ИТП
Наименование
оборудования
Модификация Кол-во, шт. Цена за шт.,
руб.
(с НДС)
Контроллер для
регулирования температуры
в системах отопления,
ГВС и управления
насосными группами
ТРМ232М-Р 1 13 570.00
Модуль расширения
выходов
МР1-Р 1 3 953.00
Датчик температуры
наружного воздуха
ДТС125Л-50М.В3.60 1 649.00
Датчики
температуры в контурах
(прямом,
обратном, ГВС,
отопления)
Накладные ДТС224-50М.В3.43/1,5 4 1 171.74
Датчик давления контура отопления (на 10 атм.) ПД100-ДИ1,0-311-1,0 1 2 950.00
Сетевой шлюз для доступа к сервису OwenCloud ПМ210 1 3 186.00
Итоговая стоимость решения: 28 994.96


Управление объектом осуществляется контроллером для регулирования температуры в системах отопления и ГВС ТРМ232М. Прибор не требует программирования и содержит предустановленные алгоритмы управления, поэтому ввод системы производится слесарем КИПиА без привлечения внешних экспертов и программистов.

Помимо контроллера отопления и ГВС для автоматизации теплового узла требуются датчики температуры наружного воздуха и температуры в контурах (прямом, обратном, ГВС, отопления), а также датчик давления контура отопления. Необходимые датчики можно заказать в компании ОВЕН, что позволяет построить систему автоматизации на базе одного производителя.

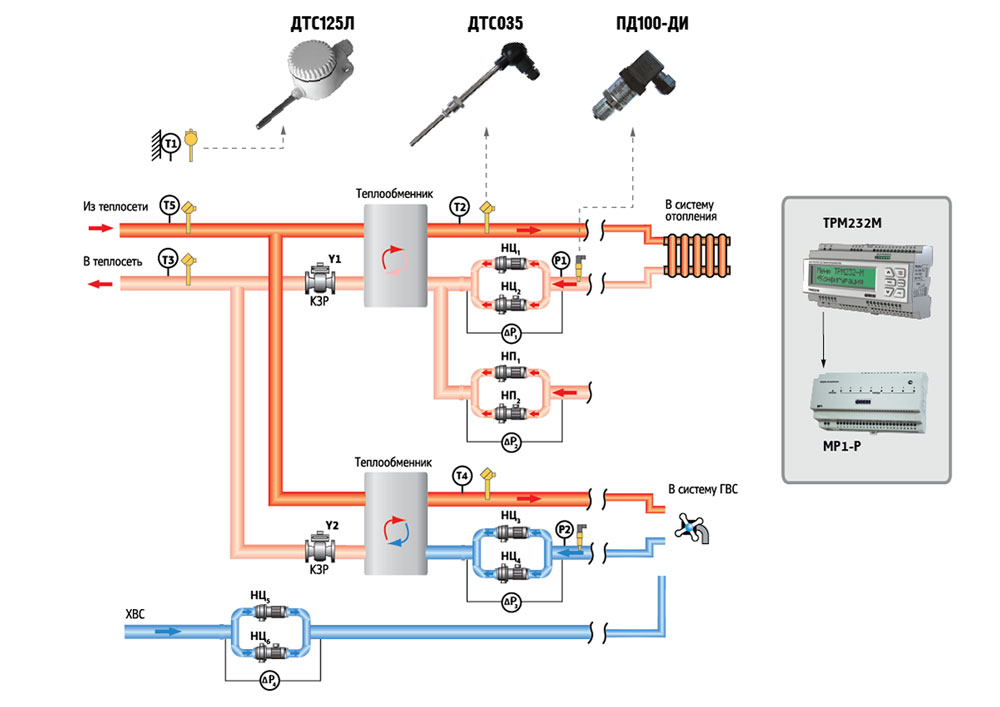

Рисунок 2.

Схема автоматизации ИТП

Как снизить затраты на отопление?

Немаловажным фактором для организаций и потребителей является снижение затрат на отопление. Оно достигается благодаря погодозависимому регулированию температуры в контуре отопления. Решение для автоматизации тепловых пунктов со встроенным ПИД-регулятором с автонастройкой от компании ОВЕН позволяет задавать отопительный график с установкой до 5 точек, что гарантирует точное поддержание температуры в помещениях и защищает организацию от превышения температуры обратной воды и «перетопов» (неадекватно высокой температуры отопления). Это актуально в межсезонье, когда происходят значительные колебания температуры окружающей среды.

Также в нежилых зданиях снижаются затраты на отопление при установке пониженной температуры в контуре отопления в ночные часы и выходные дни. Отопительный график может быть снижен на заданное значение по встроенным часам реального времени.

Управление объектом из любого места

Особенностью решения является бесплатная система диспетчеризации и управления объектом через облачный сервис OwenCloud. Благодаря этому пользователь может удаленно контролировать и изменять параметры системы, получать аварийные оповещения в режиме реального времени, находясь в любом месте. Доступ к OwenCloud осуществляется при установке модема ПМ210. Для удобства использования сервиса с мобильных устройств и планшетов под управлением Android разработано приложение OwenCloud, размещенное в Google Play.

Типовая схема ИТП

Преимущества сервиса OwenCloud:

  • Удаленное управление системой.
  • Аварийные оповещения с помощью e-mail или Android-приложения.
  • Многопользовательский режим с различными уровнями доступа.
  • Представление параметров системы в виде таблиц и графиков.
  • Геопривязка к карте местности.

После внедрения системы автоматизации ИТП конечные потребители получают комфортную температуру ГВС и отопления при экономии энергоресурсов. Для производителей блочных тепловых пунктов (БТП) предлагаемое решение – это отечественное оборудование, минимальные затраты на автоматику и ввод системы в эксплуатацию, бесплатная диспетчеризация и оповещения на базе облачных технологий.

Если вы заинтересованы в подобных решениях для автоматизации и диспетчеризации тепловых пунктов, получите бесплатную консультацию специалистов компании ОВЕН.

Тел.: +7 (495) 64-111-56, доб. 10-06

E-mail: teplo1@owen.ru

Сайт: owen.ru/itp
